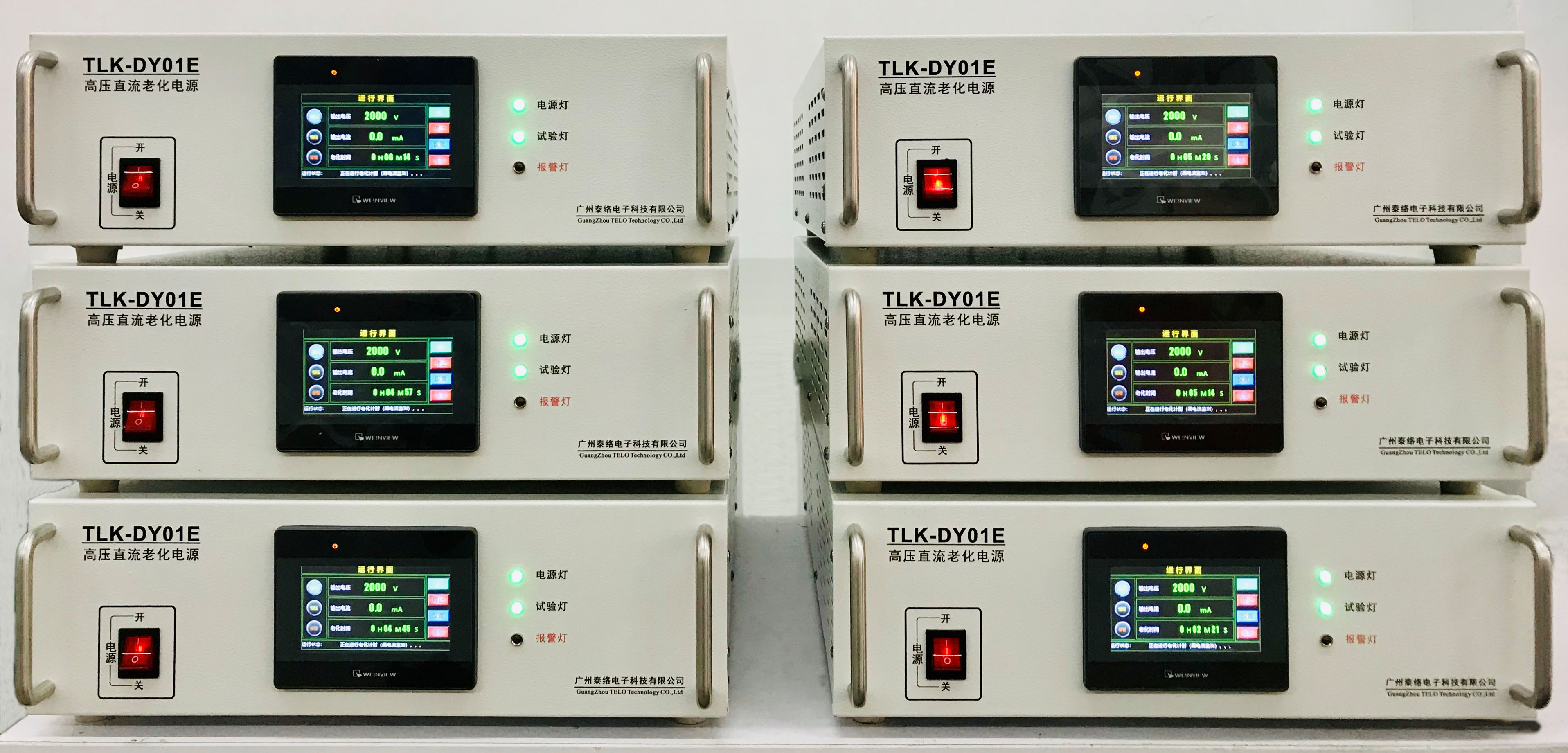

TLK-DY01B系列数字式高压直流老化电源
1. 简介
TLK-DY01系列数字式高压直流老化电源是用于电容器耐久性寿命试验的专用电源，采用32位单片机进行数字化控制，通过LCD进行参数显示，并可通过按键进行试验参数的设置。
2. 主要特点
Ø 采用零电压全桥/半桥段开关电路拓扑和先进的PWM控制技术，具有电压、电流动态响应速度快，输出电压电流精度高等特点。
Ø 具备过压过流预设功能，可通过过流和过压预设功能，准确的判定电容器在老化过程中的试验状态，如漏电流超过预设值等；
Ø 具备计时功能，可预设*大10000小时老化时间，计时时间到达后停止试验，并对样品放电；
Ø 具备安全门节点开关，可连接至温箱的门开关，当安全门开关打开后，停止电源输出并对样品放电，保护实验人员的人身安全；
Ø 根据电容器的特性，在电源内部提供样品放电电阻，在出现故障、安全门节点打开、计时时间到、停止电源输出等情况下，对试验电容器进行放电，保护实验人员的人身安全。
3. 技术指标
|
输入输出
|
² 输出：直流稳压稳流
² 直流输出电压：0 ~ 额定值（*高10KV）
² 直流输出电流：0 ~额定值
|
|
稳压精度
|
² 源效应：≤0.2%额定值（输入电源电压变化±10%时引起的输出电压的变化率）
² 时漂：≤0.3%额定值（电源连续工作时间大于8个小时引起的输出电压的变化率）。
² 温漂：≤0.04%额定值/℃（在电源使用环境温度范围内由环境温度变化引起的输出电压的变化率）
² 负载效应：≤0.2%（电源输出电流从零至额定值变化时引起的输出电压变化率）
|
|
稳流精度
|
² 源效应：≤0.2%额定值（输入电源电压变化±10%时引起的输出电流的变化率）
² 时漂：≤1%额定值（电源连续工作时间大于8个小时引起的输出电流的变化率）
² 温漂：≤0.04%额定值/℃（在电源使用环境温度范围内由环境温度变化引起的输出电流的变化率）
² 负载效应：≤0.2%（电源输出电压从零至额定值变化时引起的输出电流变化率）
|
|
纹波（r.m.s）
|
≤0.3%额定值+10mV
|
|
效率
|
≥90%
|
|
报警方式
|
出现故障时，自动切断电源输出声光报警
|
|
恒压恒流切换情况
|
稳压稳流自动平滑切换，切换时输出变压无跃变
|
|
工作方式
|
长期满负荷工作
|
|
显示方式
|
LCD液晶显示
|
|
控制方式
|
按键设置
|
|
电压分辨率
|
0.01kV
|
|
电压显示精度
|
≤±2%±2个字
|
|
电流分辨率
|
1mA
|
|
电流显示精度
|
≤±2%±2个字
|
|
定时方式
|
软件设置
|
|
定时时间
|
0~9999.9h（定时时间到达时停止输出，并对电容器样品进行放电）
|
|
输入电压
|
AC220V
50Hz/60Hz±10%
|
|
工作环境
|
温度-20℃-+45℃ 湿度≤80%
|
|
体积（参考值）
|
130 mm *430 mm *470mm
|
